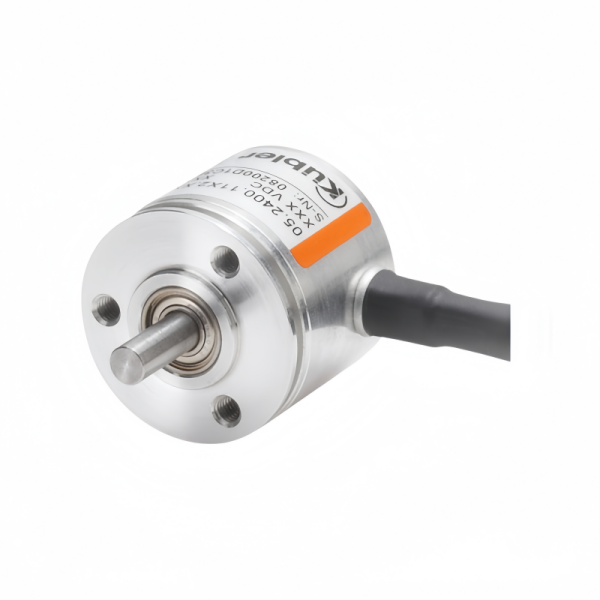

kubler庫伯勒編碼器Sendix M3658工作原理

Kubler庫伯勒編碼器Sendix M3658的工作原理基于磁性掃描技術，通過無接觸的磁性測量系統將旋轉角度轉換為電信號，并利用14位單圈絕對編碼實現高精度位置反饋。

技術數據

結構尺寸? 36 mm

軸的類型6 mm 軸, 帶平面

8 mm 軸, 帶平面

1/4" 軸, 帶平面

法蘭類型? 36,00 mm

工作溫度-40 °C ... +85 °C

防護等級IP67

IP69k

連接類型徑向電纜

M12 連接器 徑向

最大轉速6.000 min-1

重量200 g

電氣

掃描磁性

最大分辨率14 Bit 單圈

電源8...30 V AC

接口SAE J1939

工作原理

磁性掃描技術：Sendix M3658采用磁性掃描方式，通過無接觸的磁性測量系統工作。這種設計避免了機械磨損，顯著提升了產品的使用壽命和可靠性。其核心原理是利用磁場變化與傳感器之間的相互作用，將旋轉角度轉換為可測量的電信號。

14位單圈絕對編碼：該編碼器具備14位單圈絕對編碼能力，可提供16,384個位置值（21?）。這種編碼方式確保每個位置對應數字編碼，無需記憶或參考點，即使斷電后重新上電也能直接讀取當前位置，抗干擾性和數據可靠性顯著優于增量型編碼器。

電信號轉換與處理：旋轉過程中，磁性系統產生的信號通過電子電路進行數字化處理，最終輸出符合CANopen協議的編碼值。這一過程實現了旋轉角度到數字信號的精準轉換，為控制系統提供可靠的位置反饋。

結構優勢：

緊湊設計：結構尺寸為?36 mm，支持6 mm、8 mm、10 mm及1/4英寸軸徑，適配多種安裝需求。

高防護等級：防護等級達IP69k，可抵御高壓水沖洗和粉塵侵入，適應戶外嚴苛環境。

寬溫工作范圍：工作溫度范圍為-40°C至+85°C。
